D3之一个图表的诞生

注：本文主要是在分享中使用，如果只是看本文的话最好是拿出编辑器跟着我的代码copy也好，对着敲也好，这样才更加了解我在说什么，完整代码在这，文章里面的链接也可以点击去试一试，放心，试出了问题才会想办法去解决~

D3是什么

D3的全称是Data-Driven Document，可见D3是一个基于数据来操作文档的js库。他可以帮助你使用HTML，CSS，SVG甚至是Canvas来展示数据。D3操作SVG的写法像是JQuery，可以对元素添加删除和属性设置，不过D3可以将数据绑定到DOM上，然后根据数据来计算DOM的展示效果，这就是D3的数据驱动。D3不依赖任何库，而且D3不只是一个单独的库，你可以按需加载D3中任意一个单独的模块去使用。

D3能做什么

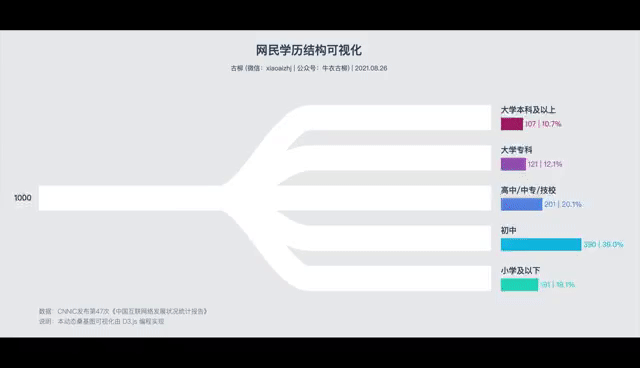

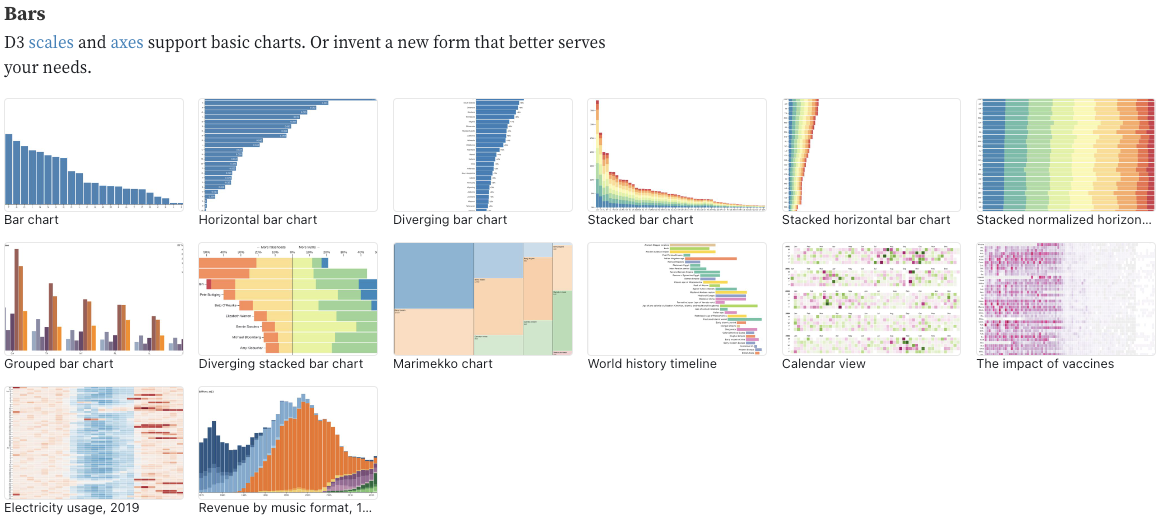

我们可以看看D3的官方示例库，里面不但可以实现动画，交互，有我们常用的柱图，线图，甚至是一些复杂，另类的图表也可以实现出来。

其他图表库

说到可视化图表我们最常用的就是Echarts，这个大家都很清楚，上手难度非常低，但是定制化程度也低，往往有想要实现产品的一些特殊的需求，就需要绞尽脑汁的想各种奇淫巧技。

还有就是G2，我没用过，只是大概的去了解了一下，它把图表分成了，图形组件（坐标轴、图例、提示信息等）和几何形状（点、线、面），你可以把数据映射到任意的元素上，然后拼凑成想要的图表。显然自由度就比Echarts高一些，同时上手的难度也要高一些，适合团队根据ui需求封装成自己的图表库。

D3的话就我们可以在接下来内容中来了解了解。

D3的使用步骤

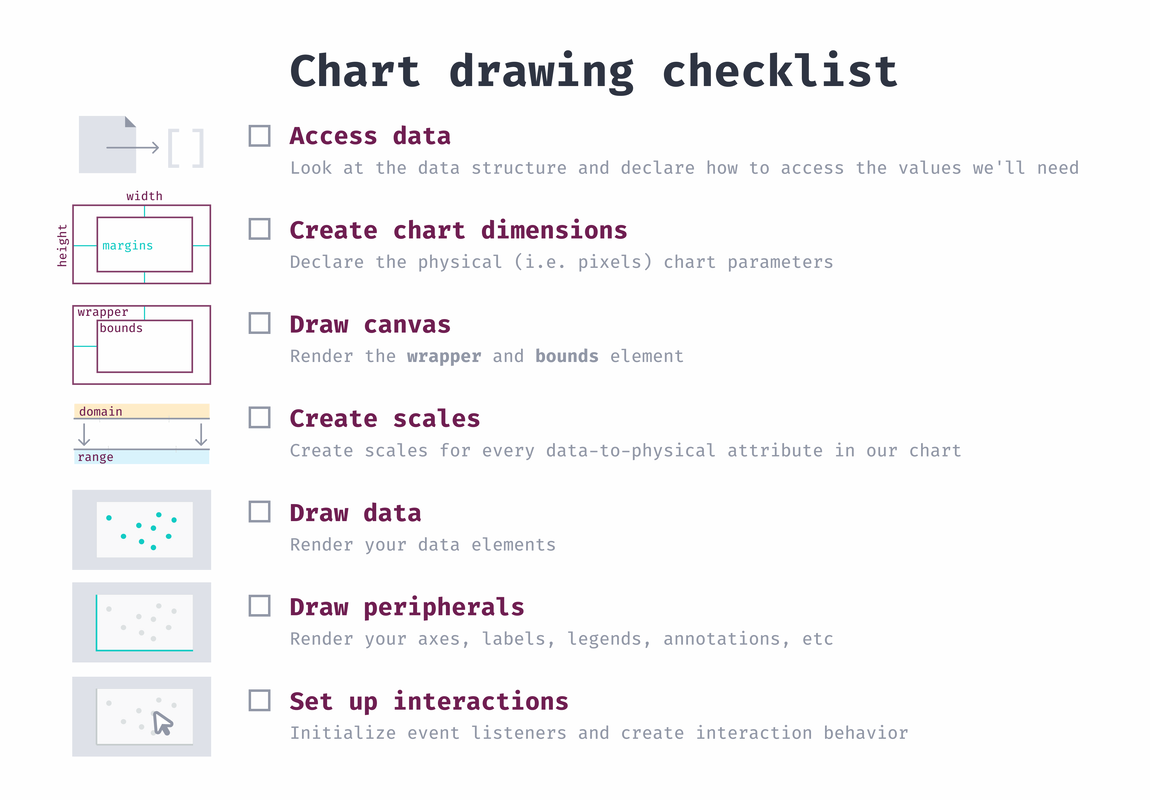

下面张图完美的诠释了使用D3去绘制一个图表的所有步骤。

先得要有数据，获得json或者csv的数据。
定义图表的尺寸和边距。
定义你要绘制图表的画布。
创建图表的比例尺，设置物理像素到图表数据的比例。
使用对应的图表绘制你的数据。
给图表添加一些额外的元素，坐标轴、图例、提示框等。
最后给你的图表加上相应的交互。

有了上述的步骤我们应该就了解了D3绘制一个图表的过程，接下来我们就一步步的来实现出我的的第一个D3图表。

手把手来做个图

基础架子搭建

首先我们引入D3，在引入了D3后就可以在控制台上输入d3看看我们有没有引入成功，同时可以看见D3下面包含了很多方法。

然后我们创建我们的SVG的元素用来绘制我们的图表，同时给定元素的大小。在script里面定义图表的大小和边距。

<!-- 初始化代码 -->
<script src="https://lib.baomitu.com/d3/6.7.0/d3.min.js"></script>
<style>
  .svg {
    border: 1px solid red;
  }
</style>
<!-- 创建svg容器 -->
<svg height="500" width="500" class="svg"></svg>
<script>
  (async () => {
    // 基本容器框架定义
    const width = 500
    const height = 500
    const padding = 50
    const innerWidth = width - padding * 2
    const innerHeight = height - padding * 2
    const xName = '国家'
    const yName = '🏅'
    })()
</script>

加载数据

架子搭好后我们可以先引入数据看看数据是什么样子的。从这开始我们就正式的接触D3了，数据引入我们使用的是d3-fetch，他提供了一系列加载数据的方法，可以支持你加载txt、csv、json等各种常用的文件类型。你可以单独引入d3-fetch进行使用，不过我们引入了D3就不单独来引入了。

// 单独引入的例子
import {csv} from "d3-fetch";
csv(".csv").then((data) => {
  console.log(data);
});

import d3 from "d3";
d3.csv("data.csv").then((data) => {
  console.log(data); // [{"key": "value"}, …]
});

你可以发现csv方法返回的是一个Promise对象，在D3的v5.x版本采用了Promise来替代之前的异步回调的方式，如果使用的是之前的版本需要注意使用回调函数来获得数据，最好还是使用最新的版本来使用D3。

通过打印我们可以看到数据如下。

[{
  "序号": "1", "国家": "🇺🇸", "🏅": "39",
}, {
  "序号": "2", "国家": "🇨🇳", "🏅": "38",
}, {
  "序号": "3", "国家": "🇯🇵", "🏅": "27",
}, {
  "序号": "4", "国家": "🇬🇧", "🏅": "22",
}, {
  "序号": "5", "国家": "🇷🇺", "🏅": "20",
}]

创建比例尺

在正式画图之前我们先要确认画图的比例尺，比例尺（scale）是D3中很重要的一个概念，举个简单的例子我们为什么需要比例尺。y轴一般用来展示数量的数据，我们预计绘制的图形有200px高，然后y轴的数据在0到10这个范围内，所以需要把0-10映射到0-200像素上面，0对应的高度是0像素，5对应的高度是100像素，10对应200。我们通过下面方法创建一个比例尺。

// 使用线性的比例尺
const myScale = d3.scaleLinear()
  // 设置需要映射的范围
  .domain([0, 10])
  // 设置映射后的范围
  .range([0, 200])

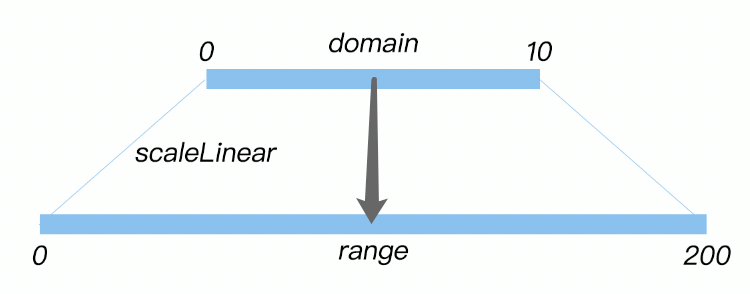

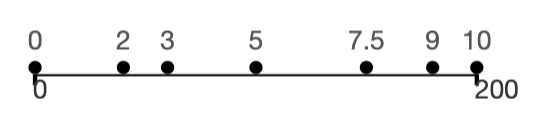

由上图可见我们的映射效果，然后神奇的是创建后的比例尺myScale是一个方法，他接受一个需要映射的值返回映射后的值效果如下。

const data = [0,2,3,4,7.5,9,10]
data.forEach(i => {
  console.log(myScale(i))
})
// 0 40 60 150 180 200
myScale(20) // 400

我们把数字传入创建的myScale就会返回当前对应的位置，既然是比例尺也不会有范围的限制我们传入大于定义时的数字20得到的是符合比例的400。所以使用比例尺我们就可以很好的控制数据的展示位置和展示大小。

上面讲的是非常常用的线性比例尺，D3提供了大约12种不同类型的比例尺，主要分为了四大类。

线性数据映射到线性数据，就是我们刚刚说的，在echarts中数值轴和时间轴就是这一类映射。

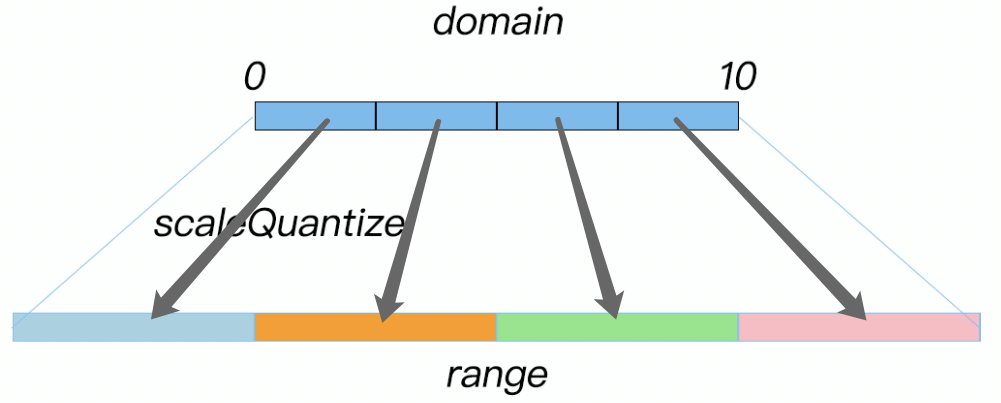

线性数据映射到离散数据，比如说scaleQuantize，量化比例尺能够吧0到10的连续数据映射到四个颜色上，10被平均分成四段，每一段内返回的是当前段的颜色。具体效果如下，如果超出两端小于0是返回最左端的颜色，大于10是返回最右端的颜色。

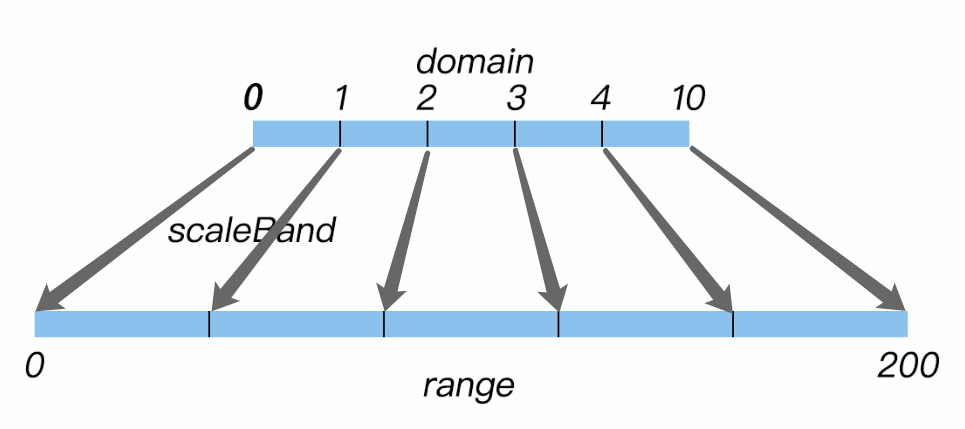

离散数据映射到线性数据，scaleBand就是接下来做x轴映射的比例尺，我们通常理解为类目轴。效果就从下图就可以看得出来。

离散数据映射到离散数据，其实第三种离散到线性的映射，D3帮助你把映射后的线性数据算成了成离散的相同份数，效果上就是离散到离散的映射。

最后回到我们要绘制的图表我们采用scaleLinear作为y轴，scaleBand作为x轴，就很容易的得到下面的代码。

// 创建比例尺
const scaleX = d3.scaleBand()
  .domain(data.map(i => i[xName]))
  .range([0, innerWidth])
const scaleY = d3.scaleLinear()
  .domain([0, d3.max(data, i => i[yName])])
  .range([0, innerWidth])

创建坐标轴

比例尺创建了后就接下来就可以绘制出坐标轴了。非常简单，通过d3.axisBttom创建x轴，d3.axisLeft创建y轴，传入比例尺就好。

然后我们创建放置坐标轴的容器（这块的用法在下一步进行讲解）然后通过call方法在容器中添加坐标轴。定义坐标轴返回的xAxis是一个方法，参数是挂载的元素，call方法作用是调用xAxis方法同时传入自身作为参数，同等于调用xAxis传入创建的g。这样就可以渲染出坐标轴了。

// 定义坐标轴
const xAxis = d3.axisBottom(scaleX)
const yAxis = d3.axisLeft(scaleY)

// 添加柱图容器, 用来放置坐标轴和后面的图形,
const bar = d3.select('svg')
  .append('g')
  .attr('id', 'bar')
  .attr('transform', `translate(${padding}, ${padding})`);

// 把坐标轴添加到元素上, g元素用来分组管理
bar.append('g')
  .call(xAxis)
  .attr('transform', `translate(0, ${innerHeight})`)
bar.append('g')
  .call(yAxis)
// yAxis(bar.append('g'))

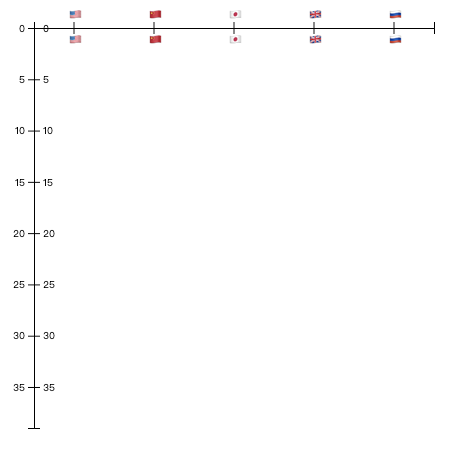

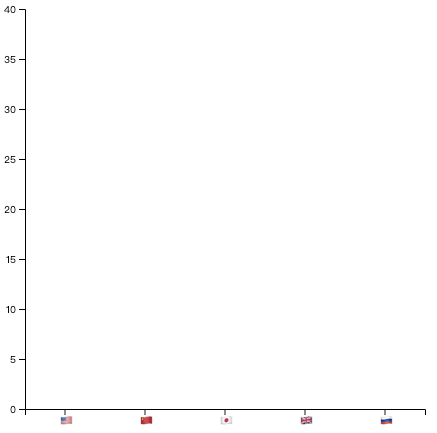

聪明的大家肯定会想axisBottom是创建下面的轴，axisLeft是在左边的轴，但是创建的bar元素没有高度怎么能知道下面在哪，其实bottom、left表示的是轴刻度的位置不是坐标轴的位置。是下面，左边。把四个轴放出来就很清楚了。所以x轴需要设置偏移才能展示正确。

然后又发现y轴反过来了，因为默认原点是左上角，所以需要把y轴的映射domain或者range选一个反着传数据就好了。同时可以加上nice让分割更加均匀。

绘制图表

接下来我们开始我们的重头戏，图表的绘制。首先我们了解一下D3中怎么添加元素。

Selected

可以通过select选择一个元素，selectAll选择多个元素，这两个方法的参数是一个css选择器。就跟jQuery的一样，D3的选择器是可以链式调用的，选择了元素后会返回自身，继续选择或者设置元素的属性。举个例子。

d3.selectAll('rect')
  .style('fill', 'orange')
  .attr('width', 40)
  .attr('height', function(d, index) {
    return 10 + index * 40;
  });

d3.select('rect')
  .style('fill', 'pink')

我们可以通过attr设置属性，style设置样式，第一个是设置的属性，第二个参数可以是值，也可以是一个方法，在selectAll时选择的多个元素每一个都会执行一次这个方法，传入当前元素的数据和当前选择元素中的index（元素的的数据在后面说明）这样可以设置每一个元素的样式。

我们一般把select后的值称为Selection，打印Selection后发现他有一个_groups，里面就是我们选择到的元素，调用attr方法时会遍历每一个元素去设置属性。

selection.append可以添加元素，remove可以删除元素。添加元素后当前的Selection会指向添加后的元素。(demo)

console.log(
  d3.selectAll('g')
    .append('text')
    .text("A")
)
// 打印出group中是新加的text元素

在我学到这里的时候我觉得可以画出柱形图了！先创建放柱子的容器，然后循环数据每次循环为一根柱子，分别设置

x，y 比例尺算出的位置
width bandwidth是散点比例尺每一项的宽度
height 因为y轴反过来了，所以需要用总高度减去比例尺算出的高度

const barGroup = bar.append('g')
data.forEach((item) => {
  barGroup
    .append('rect')
    .attr('width', scaleX.bandwidth)
    .attr('height', innerHeight - scaleY(item[yName]))
    .attr('x', scaleX(item[xName]))
    .attr('y', scaleY(item[yName]))
    .attr('fill', 'pink')
});

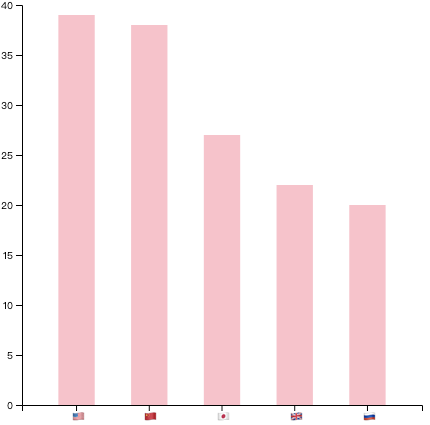

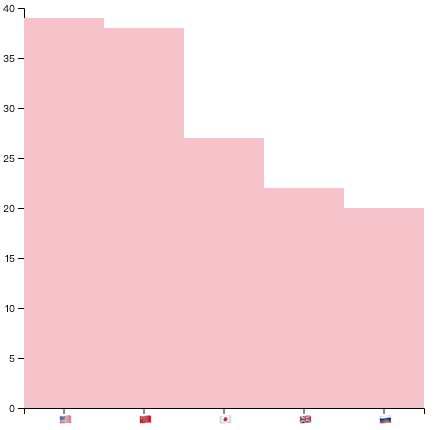

这是你会发现x轴宽度直接撑满了，非常不美观，所以需要在x的比例尺添加padding，0-1的数。

看起来效果非常的满意，回顾一下难道D3只是帮我操作了SVG的Dom吗？接下来我们来讲讲就是D3的灵魂。

数据驱动

首先是绑定数据，D3可以帮助你把数据绑定到Dom上，通过selected.datum可以绑定一个数据，通过selected.data可以绑定一串数据。之前用循环实现的柱图可以改写一下。或者看例子。可以看见元素的data属性上绑定了对应的数据。

// data绑定实现
data.forEach((item) => {
  barGroup.append('rect')
})
barGroup
  .selectAll('rect')
  .data(data)
  .attr('width', scaleX.bandwidth)
  .attr('height', d => innerHeight - scaleY(d[yName]))
  .attr('x', d => scaleX(d[xName]))
  .attr('y', d => scaleY(d[yName]))
  .attr('fill', 'pink')

看上面的代码虽然说是把数据绑定到了data上，attr通过function的方式就可以拿到数据，绑定data然后通过function的方式应用数据，这就是D3的数据驱动。但是现在的方式前面得循环append矩形，不太友好。接下来我们介绍一种方式自动管理元素的方法。

Data-join

根据数据渲染元素我们会进行三种操作，如果数据增多会添加(enter)元素，数据减少会删除(exit)元素。如果相等的话元素数量不会更新，只是数据会进行更新(update).

通过data-join可以自动帮我们根据现有元素进行增删改操作，data-join的使用方式如下：

// 父容器
d3.select(container)
  // 1.选择现有需要操作的元素
  .selectAll(element)
  // 2.传入数据
  .data(array)
  // 3.根据数据增删指定元素
  .join(element);

改写一下我们的线图，只需要在data下面添加join就跟之前的效果一模一样。

// datajoin方式
barGroup
  .selectAll('rect')
  .data(data)
  .join('rect')
  .attr('width', scaleX.bandwidth)
  .attr('height', d => innerHeight - scaleY(d[yName]))
  .attr('x', d => scaleX(d[xName]))
  .attr('y', d => scaleY(d[yName]))
  .attr('fill', 'pink')

在这个例子里面，你可以注释或者添加html里面的circle标签，发现使用了join后最后的circle元素始终就是数据个数。

数据更新

大多数时候数据不是定死的，通常是会跟着时间变化的，在你数据变化的时候data-join并不会监听去改变，所以一般我们会把data-join封装成一个方法，数据变化后去触发。

讲到数据变化就会存在Dom重新渲染的问题，在Vue中我们使用v-for需要加上key防止只修改了一个数据的时候重新修改了整个列表。data-join同样也考虑到了这点，data的第二个参数就接受一个function返回key，在首次渲染的时候肯定是新增元素，在第二次渲染的时候，会通过你的key 方法先检测Dom上之前的数据，然后检测新的数据，通过你的返回值进行匹配，匹配上的就用原来的元素没有就新加（你在key方法里面打log会发现打印出两变，一次是以前的一次是新的）这样有两个小例子可以进去试试没加key 加了key，在我们的柱图上也可以改一下试试。

function update() {
  barGroup
    .selectAll('rect')
    .data(data, (d, i) => {
    console.log(d);
    return d[xName]
    return d['序号']
  })
    .join('rect')
    .attr('width', scaleX.bandwidth)
    .attr('height', d => innerHeight - scaleY(d[yName]))
    .attr('x', d => scaleX(d[xName]))
    .attr('y', d => scaleY(d[yName]))
    .attr('fill', 'pink')
}
update()
setTimeout(() => {
  data = data_0
  update()
}, 3000);

数据渲染我封装成了function，定了三秒钟第二次渲染新的数据，我这里有两个return一个是根据序号一个是更新x值，（第二次的序号我打乱了）按道理key值是使用x值才合理，但是我这里用序号效果也是一样的，原因是x轴位置是通过比例尺就算好了的根x值已经绑定了，所以看不出变化，这是就需要添加数据变化的动画看看Dom到底是怎么去改变的。

添加动画

于是就引出了本小节，动画非常简单，在需要变化的属性设置前加上transition即可。可以移动添加的位置确定在transition之后的操作才有动画。

// 在上文join后面加上
//.join('rect')
  .transition()
  // 动画时间，不设置为1s
  .duration(2000)

添加交互

最后我们的图表还缺少点灵魂就是交互。D3的Selection提供了一个on的方法，允许监听鼠标键盘的事件，这里就跟写Dom的监听事件差不多了。简单的两个事件就可以实现出hover高亮的效果。

.on('mouseenter', function() {
  this.style.fill = 'yellow'
})
  .on('mouseleave', function() {
  this.style.fill = 'yellowgreen'
})

来给你看几个厉害的

到这里我们的D3基本功能就讲完了一大部分了，用这些功能可以做出很多基本的图形了，不过D3的能量远不仅仅于此。下面简单讲几个复杂点的图形。（主要也是我也在学习中只能简单的带大家过一下）

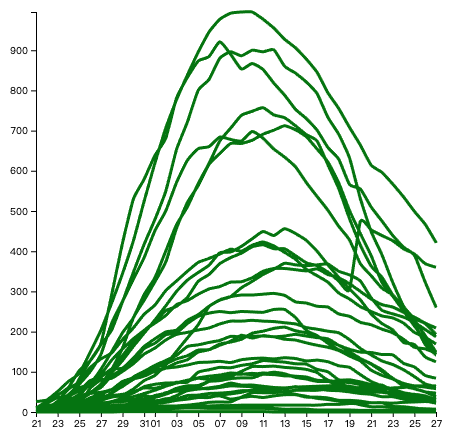

线图

线图和柱图不同点是，他是线条需要用path路径来绘制，就是SVG中path元素的d属性，他是由直线曲线等各种命令组成的，不过D3提供了一个path路径的生成工具，大家感兴趣可以去了解d3-shape的api，线图他提供了d3.line生成，饼图可以使用d3.arc生成。

const line = d3
  .line()
  .x(d => scaleX(d[Xkey]))
  .y(d => scaleY(d[Ykey]))

svg
  .append('path').datum(data)
  .attr('stroke', 'green')
  .attr('d', line)

地图

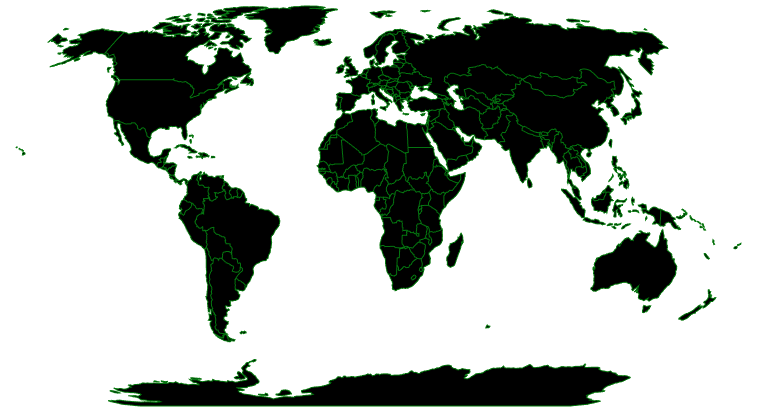

地图看上去非常难完成，其实最难的就是找到想要的地图数据了，其实就是根据地图的数据绘制出path路径。可以给大家炫耀一下我学了D3后第一个作业。

力导向图

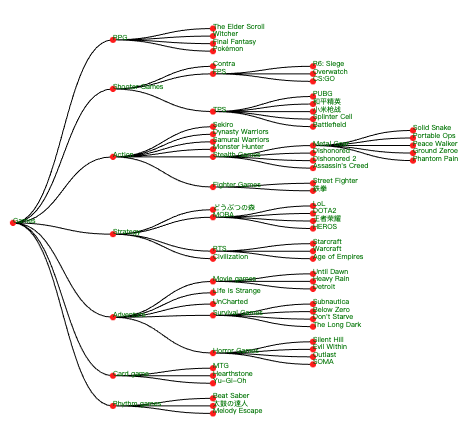

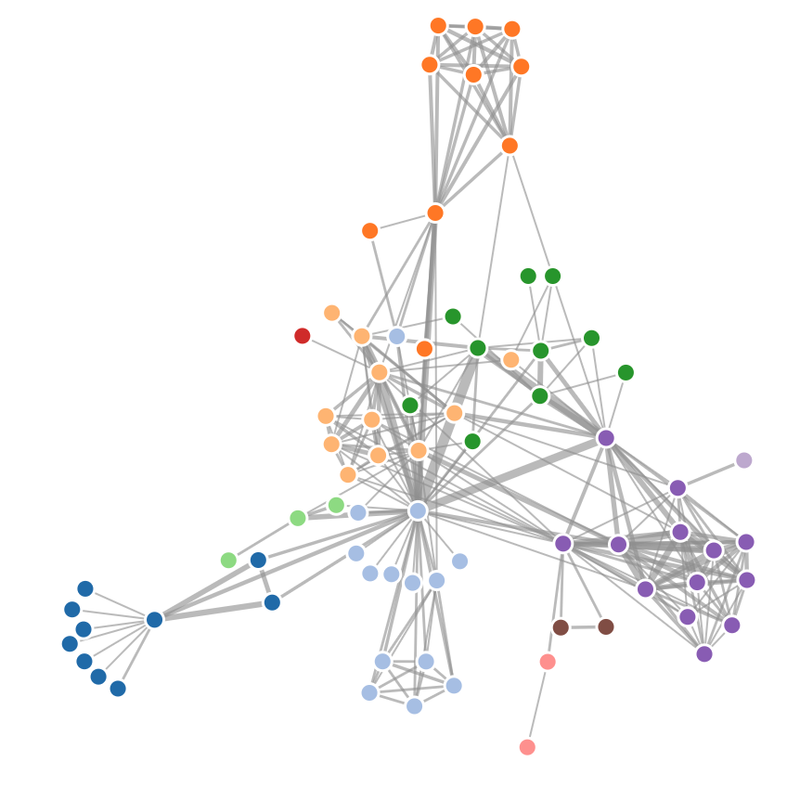

力导向图用了D3的力布局还有一些作用力，我也还没弄懂就给大家看看例子吧，还有树图也是用了布局相关的知识。

Canvas

D3最重要的部分就是data-join数据绑定了，使用SVG很容易把数据绑定到元素上对他进行属性的更改和更新都很容易。而Canvas画布只有像素点是无状态的。我们选择不了画布上的元素进行更新。对于Canvas的局限性，这里提出了一些解决方案。

数据绑定

我们习惯join数据后append对应的元素然后就逐个设置样式，如果是使用Canvas每次更新都需要直接根据全量的数据数据来绘制画布。

1
2
3

data.forEach(function(d) {
    context.beginPath()....
})

但是在一些元素量非常大的情况下我们只能用Canvas来渲染，一般的解决方法是使用虚拟Dom来模拟data-join，然后我们就可以进行各种D3的操作。

1 2	const vDOm = d3.select(document.createElement("custom")); cosnt bars = vDom.selectAll(".bar").data(data).enter()....

这个例子就是在Canvas中模拟data-join的过程。

交互事件

Canvas最主要的问题是无状态，鼠标的交互只能获取在Canvas上的位置，没有元素的概念。不过也有几种方式去模拟点击元素的操作。

用四叉树来记录所有元素的位置然后根据点击的点去遍历。
在d3-force的布局中提供了.find方法，可以找到最接近鼠标点击的节点。
非常巧妙的办法，创建一个一样的画布，每个元素渲染一种颜色，通过点击到的像素点的颜色确定点击到的是那个元素。

ECharts主要也是用Canvas渲染，ECharts 使用的是 ZRender 底层渲染器。ZRender 提供了三种渲染器，分别是 Canvas，SVG 和 VML。下面是原文，总结一下就是根据鼠标位置计算出当前指向的元素。

在判断事件将被哪个图形元素响应的时候，我们会反向循环渲染列表，也就是先判断鼠标是否在位于屏幕前面的图形内。判断的时候，会先将鼠标坐标变换到图形坐标系。这是因为图形可能是经过平移旋转缩放的，甚至图形与图形之间还可能有组合的变换。将鼠标变换到图形坐标系后，我们就可以知道两者的相对关系，然后先根据包围盒做粗略的判断，再根据路径做精确的判断。如果鼠标在该图形内，则让这个图形进行事件分发与冒泡，如果不在，则对位于屏幕后方的元素一一判断。

这里有两种方式的实现demo，SVG、Canvas

api支持

D3的大部分模块不是和Dom进行交互的比如说d3-hierarchy用来绘制层级结构的图就只是给出了每个点的位置和每条线的路径。

对于d3-selection、d3-transition模块我们可以通过操作虚拟Dom来转换成Canvas。

对于d3-axis就跟SVG强相关，他会自动帮你构建SVG的坐标轴，这就没办法了。

d3-path来绘制线图饼图地图非常有用，不过D3也允许提供一个context可以帮你绘制在Canvas画布上。demo
